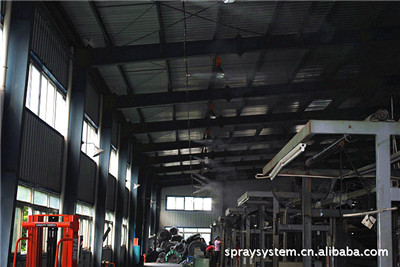

【安徽芜湖钢结构厂房喷雾降温工程】

此工程安装完后降温幅度在4-6度之间。

1．现场概况：

根据甲方提供的场地资料，需要做喷雾降温的区域规格为：长度59.8米，宽度为30米，宽度为7米。厂房内部有16条生产线，厂房有一边有窗户，整体通风效果还算可以。
2．工程安装设计
① 连接380V的电；自来水接过滤器，过滤后的水流到主机，由主机加压输送至管道，由细小喷头喷出。
② 在整个车间布置8条长度为30米的管，每条管拉钢丝固定，高度在3.5m-4m处，钢丝中间用脚铁架支持。共需要管道300米高压PE管（含损耗）
③ 喷头安装在管道上面，方向为一左一右斜向下45度喷雾，每间隔一米安装一个喷头，一条安装30个，8条共计240个喷头。
2．机型及配件的的选择
① 主机的选择：型号DJQ-P30W15
   DJQ-P30W15型号主机参数：
   电源：AC380V50HZ          功率:3000W
   有效使用面积：≤3000㎡     噪音：60dB
   重量：60KG               压力：0-160KG
   工作模式：时间/温度/湿度   流量：15L/min
   本机尺寸：W650mmXH950mmXD750mm
   可带喷头数量：280个
② 喷头的选择：陶瓷M1-1510
③ 喷头座及管件接头的选择：高压抗氧化铜接头
④ 管材的选择：高压PE管；
3．运行成本分析：
      1）耗电：一台主机的功率为3KW，开一个小时不间断的情况下耗电是3度，但我们设备采用的是间隔型喷雾，一般设置喷20秒停40秒，所以一个小时开启的话主机只工作：60x20/60=20分钟，也就是说开启一个小时实际只需要3x20/60=1度电。
     2）耗水：一个雾化喷头一个小时耗水量是2.9L，共：240个，一个小时不间断开启的话需要耗水量为：240x2.9L=696L，但我们采用的是间隔性喷雾，一般设置喷20秒停40秒，所以一个小时的耗水量为：696x1/3=232L
   采用间隔性喷雾的原因：可使水雾充分吸热蒸发，避免给室内产品造成影响。
