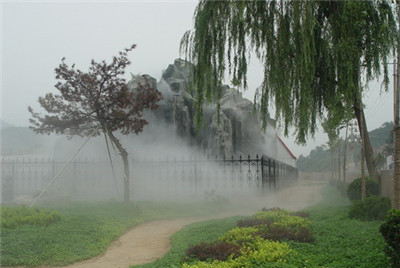

【黑龙江旅游小岛人造雾景观工程】

1、现场概况：

根据甲方提供的场地资料，需要做人造雾的区域共有2处，长度为120米和60米。
设计原则：
  ① 采用成熟、安全、可靠的工艺和先进的设备，确保整套系统运行稳定、可靠；
  ② 优化设备组合和管道安装，以节约后期的运行成本；
  ③ 整个工艺设施布局合理，流程简单，占地面积小；
④ 操作管理方便，尽量控制工程成本，达到以最少的投资实现最大的环境效益。
设计范围：
①处理工艺的设计；
②处理系统主体设备的设计；
③相关连接管道、阀门的设计；
④控制系统的选型与设计；
⑤管路系统部署的设计。
2、工程设计：
①甲方接自来水到主机放置位置；
②自来水经过水处理装置流到主机；
③经主机加压后的水直接输送到高压铜管；
④最后由细小的喷头喷出。
⑤高压铜管固定在岛的周边共需120米；
⑥通过喷头底座把喷头固定在管道上面共需200个喷头；
⑦管道安装必须整齐美观，喷头间距相当，雾均匀分布。
3．机型及配件的的选择
（1） 主机的选择：
①周长为120米的选用型号DJQ-P30
     DJQ-P30型号主机参数：
   电源：AC380V50HZ          功率:3000W
   噪音：60dB               重量：40KG
   压力：0-250KG             流量：20L/min
   工作模式：时间/温度/湿度
   本机尺寸：W650mmXH950mmXD750mm
   可带红宝石喷头数量：210个
②60米的选用型号DJQ-P15
     DJQ-P15型号主机参数：
   电源：AC380V50HZ          功率:1500W
   噪音：50dB               重量：30KG
   压力：0-160KG             流量：8L/min
   工作模式：时间/温度/湿度
   本机尺寸：W650mmXH950mmXD750mm
   可带红宝石喷头数量：120个
（3）喷头的选择：红宝石M3-316
（4）喷头座及管件接头的选择：高压抗氧化铜接头
（5）管材的选择：高压铜管；

4、耗材
主机：两台，DJQ-P30、DJQ-P15
铜管：120米+60米+10米（损耗）=190米
喷头：200个+100个=300个
喷头底座：200个+100个=300个
水处理系统：两套
三通接头：20个
