景观人造雾喷雾系统主机及配件
喷雾系统主要组成部分:
喷雾主机组成:
①ABB电机
②意大利进口高压AR泵
③不锈钢机箱
④智能控制系统
⑤水处理系统
⑥相序保护器

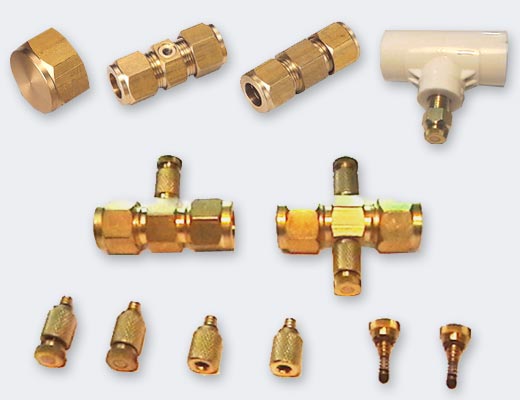

管路系统组成:
防堵抗腐蚀不锈钢喷头、
抗氧化加厚型铜三通配件;
抗腐蚀加厚型高压铜管
喷雾粒径分类 按照喷人空气中雾滴的大小,以及喷出雾滴大小对于温室采用的蒸发降温不同措施的影响,将喷雾分为水雾、细雾和微雾。
(1) 水雾 水雾指喷出雾滴的直径在0. 15~0. 5 mm。水雾喷雾系统-般由喷头、 管路、水泵、过滤器、阀门等构成。采用孔径为2.5~5.5 mm的常规喷嘴,在供水压力为0.5~1.5 atm (0.05~0.15 MPa) (工作压力)的情况下即可得到水雾。水雾适用于间接式喷雾降温。
(2)细雾 细雾指喷出雾滴的直径在 0.05~0.2 mm。由喷头、管路、水泵、过滤器、阀门等构成的喷雾系统,当采用孔径为2.0~2.5 mm的常规喷嘴,在供水压力大于2. 5 atm(0. 25 MPa) (工作压力)时,可得到细雾。细雾直接用于温室时,需要风机配合,延长喷出液滴在空气中的滞留时间,以达到完全蒸发的效果。
(3)微雾 微雾指喷出雾滴的直径在0. 001~0. 05 mm。为使喷出雾滴达到微雾的程度,可采用高压喷雾系统或空气雾化系统。高压喷雾系统由耐高压喷头、耐高压管路、注塞泵、过滤器、阀门等构成,喷嘴孔径小于1. 0 mm,供水压力大于1 MPa。空气雾化系统由空气雾化喷头、供水系统和供气系统组成,供水压力小于0.4MPa,空气压力0.05~0.5 MPa。
雾滴粒径
在一次喷雾中,并非所有的喷雾中雾滴大小一致,对于喷雾中雾滴的大小有几种不同的描述方法。
(1) (VMD)体积中值直径Dv0.55和(MMD) 质量中值直径 一种以喷雾液体的体积来表示雾滴大小的方法。体积中值直直径表示的雾滴大小是在喷雾液体总体积中,50%的雾滴直径大于中值直径,另50%的雾浦滴直径小于中值直径。
(2) (SMD)邵特平均直径,也可表示为D32一种 以喷雾产生的表面面积来表示喷雾精细度的方法。邵特平均直径表示的雾滴直径是该雾滴的体积与表面积之比和所有雾滴的体积与总表面积之比相等。
(3) (NMD)数量中值直径,表示为NMD和DN0.5 一种以喷雾中雾滴数量表示雾滴大小的方法。数量中值直径表示从数量上讲,50%雾滴小于中值直径,另50%的雾滴大于中值直径。
在实际工程中,较为常用的是采用体积中值直径或质量中值直径来描述
